Descrizione

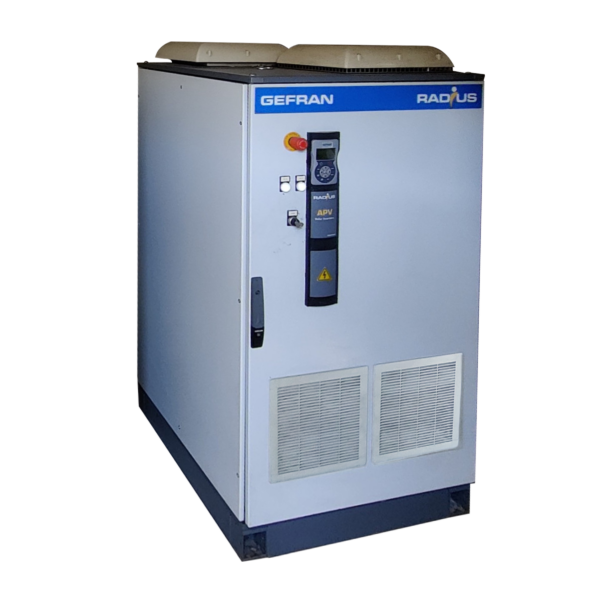

Il GEFRAN RADIUS APV-100k-XXX-TL-4 è un inverter fotovoltaico centralizzato della serie RADIUS Industrial APV, progettato per applicazioni professionali e per impianti fotovoltaici di media e grande taglia.
La configurazione TL identifica la versione senza trasformatore di isolamento integrato, destinata a sistemi nei quali il collegamento alla rete e l’eventuale trasformazione di tensione vengono gestiti esternamente. La sigla -4 identifica la configurazione trifase della serie APV.
La famiglia GEFRAN RADIUS APV è stata sviluppata per la conversione dell’energia prodotta da generatori fotovoltaici, con gestione della potenza attiva e reattiva e funzioni di controllo delle condizioni di rete. Gli inverter APV sono convertitori elettronici controllati in corrente e integrano sistemi di protezione e controllo per il funzionamento connesso alla rete.
Per la serie APV-TL, il manuale GEFRAN indica un funzionamento con tensione DC fino a 1000 V, con tensione massima raccomandata di 965 V nelle configurazioni standard e una tensione nominale di uscita che, a seconda della versione, può essere configurata a 270, 290 o 320 V AC. La serie utilizza una connessione trifase e una frequenza di rete di 50 Hz.
Il modello appartiene alla gamma RADIUS Industrial, concepita per installazioni fotovoltaiche professionali dove sono richieste apparecchiature centralizzate, possibilità di integrazione con sistemi di protezione e gestione della rete e accessibilità per le attività di manutenzione.
Applicazioni
Il GEFRAN RADIUS APV-100k-XXX-TL-4 può essere utilizzato in contesti quali:
- impianti fotovoltaici industriali;
- impianti fotovoltaici centralizzati;
- impianti con connessione in media tensione tramite trasformatore esterno;
- sostituzione di inverter centralizzati esistenti;
- attività di revamping e repowering;
- manutenzione e disponibilità di ricambi per impianti fotovoltaici esistenti.
Caratteristiche tecniche
- Marca: GEFRAN
- Serie: RADIUS Industrial APV
- Modello: APV-100k-XXX-TL-4
- Tipologia: Inverter fotovoltaico centralizzato
- Configurazione: TL – senza trasformatore integrato
- Connessione: Trifase
- Potenza nominale della famiglia: 100 kW
- Tensione DC massima: 1000 V DC
- Tensione DC massima raccomandata: 965 V DC
- Tensione minima operativa: 450 V DC
- Tensione nominale AC: configurabile secondo versione
- Frequenza di rete: 50 Hz
- Fattore di potenza: regolabile
- THD: ≤ 3%
- Grado di protezione: IP20
- Applicazione: Impianti fotovoltaici industriali e centralizzati
- Trasformatore di isolamento: non integrato nella versione TL
La sigla XXX identifica opzioni e configurazioni specifiche dell’apparecchiatura; pertanto, per un’unità fisica destinata alla vendita, è consigliabile verificare la targhetta identificativa prima di riportare nel catalogo valori puntuali relativi a tensione AC, correnti, protezioni DC, interruttore AC, data logger, protezione da sovratensioni e controllo dell’isolamento. Il manuale GEFRAN mostra infatti che queste caratteristiche possono essere definite dalla configurazione del codice prodotto.
Il prodotto è particolarmente interessante per attività di revamping fotovoltaico, manutenzione e sostituzione di apparecchiature installate su impianti esistenti, dove la compatibilità della configurazione deve essere verificata rispetto all’inverter originale e all’impianto.
