Descrizione

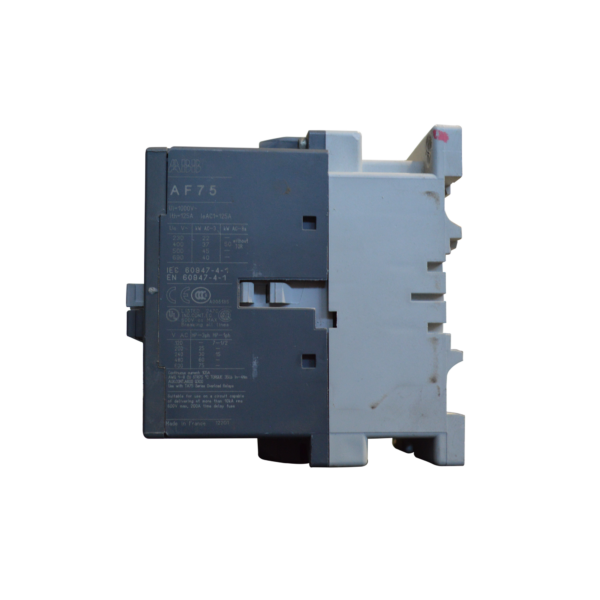

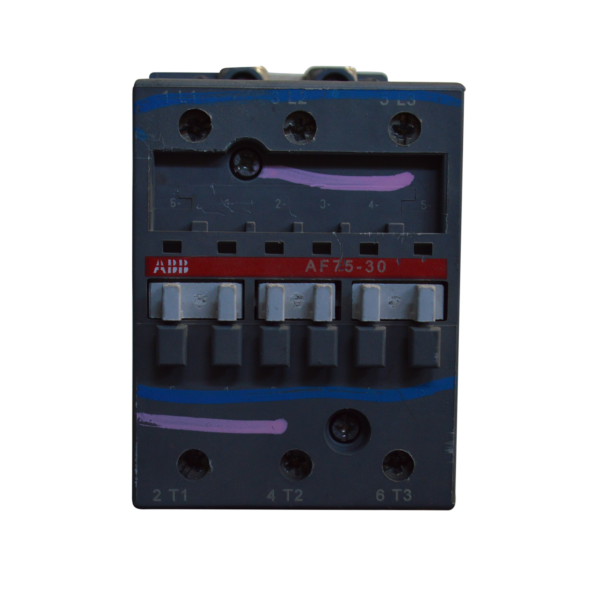

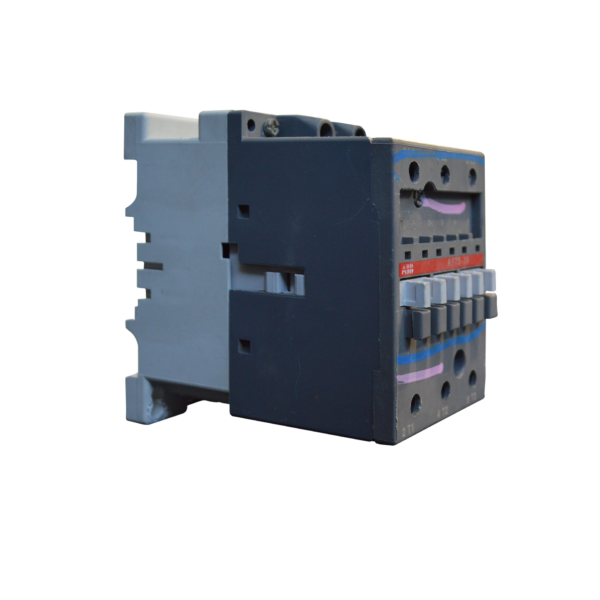

ABB AF75-30-11-68 – Contattore tripolare 75 A, 24–60 V DC, 3NO + 1NO + 1NC
Il contattore ABB AF75-30-11-68 è un contattore tripolare della serie AF, progettato per il comando di motori trifase e di circuiti di potenza in applicazioni industriali, quadri elettrici e sistemi di automazione.
Il dispositivo dispone di 3 contatti principali normalmente aperti (3NO) e di 1 contatto ausiliario normalmente aperto (1NO) e 1 normalmente chiuso (1NC) integrati. La bobina elettronica è progettata per un’alimentazione in corrente continua compresa tra 24 e 60 V DC, includendo quindi l’utilizzo con sistemi di comando a 24 V DC.
L’ABB AF75 presenta una corrente nominale d’impiego di 75 A in categoria AC-3 a 400 V, corrispondente a una potenza di circa 37 kW a 400 V, e una corrente nominale di 125 A in categoria AC-1. È progettato per il comando di motori trifase e può essere impiegato anche in diverse applicazioni di commutazione e controllo di circuiti di potenza.
La serie AF utilizza un’interfaccia elettronica della bobina che consente un’ampia gamma di tensioni di comando e offre ridotto consumo energetico, funzionamento silenzioso e una buona resistenza alle brevi interruzioni e cadute della tensione di comando.
Caratteristiche principali
- Marca: ABB
- Serie: AF
- Modello: AF75-30-11-68
- Codice ABB: 1SBL417001R6811
- Tipologia: Contattore di potenza
- Numero di poli: 3
- Contatti principali: 3 NO
- Contatti ausiliari integrati: 1 NO + 1 NC
- Corrente nominale AC-3: 75 A a 400 V
- Potenza motore AC-3: 37 kW a 400 V
- Corrente nominale AC-1: 125 A
- Tensione bobina: 24–60 V DC
- Tensione nominale circuito principale: fino a 690 V AC
- Tipo di comando: DC
- Tecnologia bobina: Interfaccia elettronica
- Connessione: Morsetti a vite
- Montaggio: Guida DIN / fissaggio a vite
- Peso: circa 1,22 kg
Applicazioni
Il contattore ABB AF75-30-11-68 è indicato per:
- comando di motori trifase;
- quadri elettrici industriali;
- automazione industriale;
- sistemi di controllo motori;
- circuiti di potenza;
- impianti elettrici industriali;
- applicazioni con comando a 24 V DC.
Grazie alla tecnologia ABB AF, il contattore offre una soluzione affidabile per la commutazione e il controllo di carichi elettrici di potenza in ambito industriale.
