Descrizione

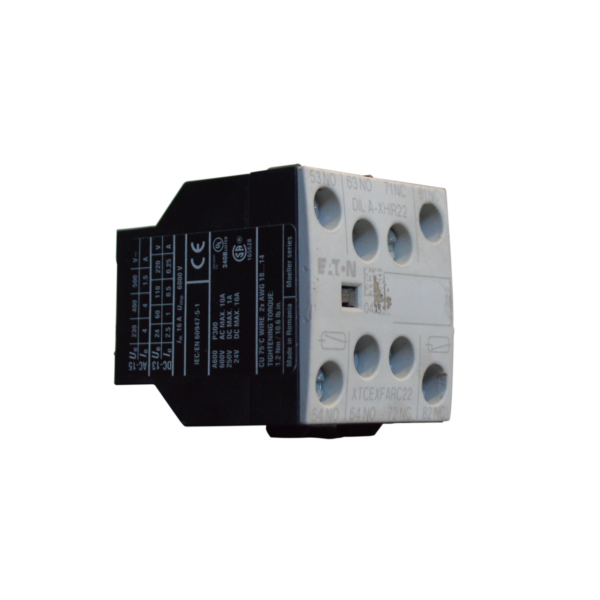

Il EATON Moeller DILA-XHIR22, è un modulo di contatti ausiliari a 4 poli progettato per l’utilizzo con contattori e dispositivi della serie Eaton DILA e DILM7–DILM38.

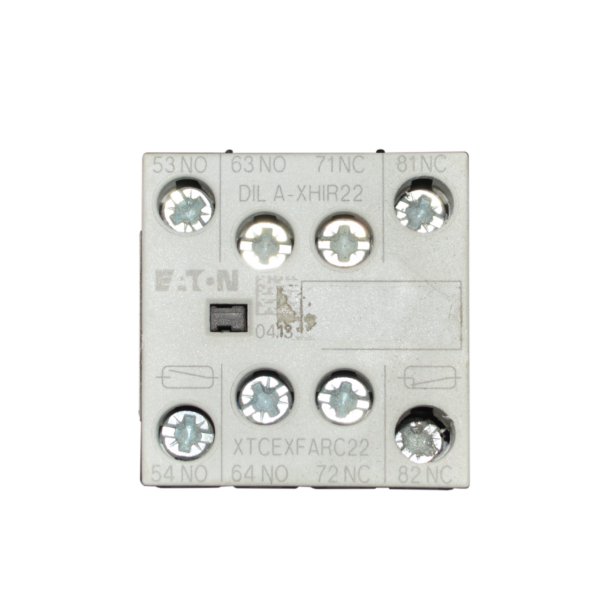

Il modulo dispone di 2 contatti normalmente aperti (2 NO) e 2 contatti normalmente chiusi (2 NC), con fissaggio frontale e collegamento mediante morsetti a vite. È progettato per circuiti ausiliari, di comando, segnalazione e controllo negli impianti elettrici e nei sistemi di automazione industriale.

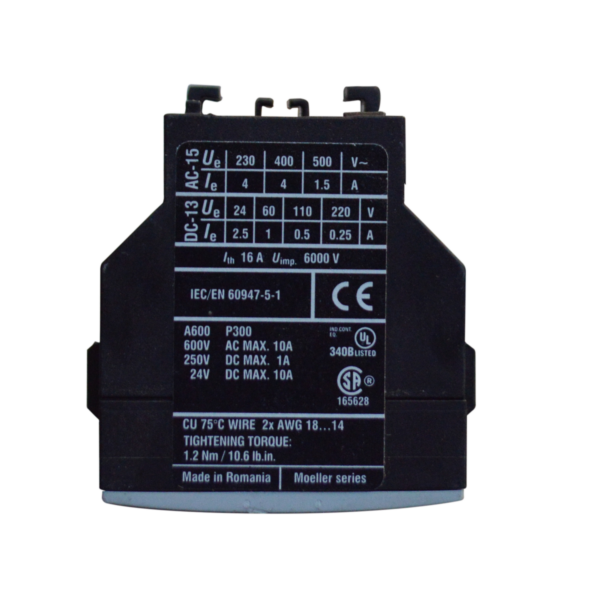

Il DILA-XHIR22 presenta una corrente termica convenzionale Ith di 16 A a 60 °C e una tensione di isolamento nominale Ui di 690 V AC. La tensione di tenuta all’impulso Uimp è pari a 6 kV, mentre la tensione operativa massima in AC è 500 V.
Per l’impiego in categoria AC-15, la corrente operativa nominale è 4 A a 220/230/240 V AC, 4 A a 380/400/415 V AC e 1,5 A a 500 V AC. Per la categoria DC-13, Eaton indica 2,5 A a 24 V, 1 A a 60 V, 0,5 A a 110 V e 0,25 A a 220/230 V.
Il componente è dotato di grado di protezione IP20 e può operare in condizioni ambientali comprese tra -25 °C e +60 °C in installazione aperta. Il prodotto è conforme alle principali normative e certificazioni indicate da Eaton, tra cui IEC/EN 60947, UL 508, VDE 0660 e CSA.
Il Eaton DILA-XHIR22 rappresenta una soluzione adatta come ricambio per contattori Eaton/Moeller, per interventi di manutenzione, sostituzione di componenti, automazione industriale, quadri elettrici e attività di revamping e manutenzione di impianti elettrici.
