Descrizione

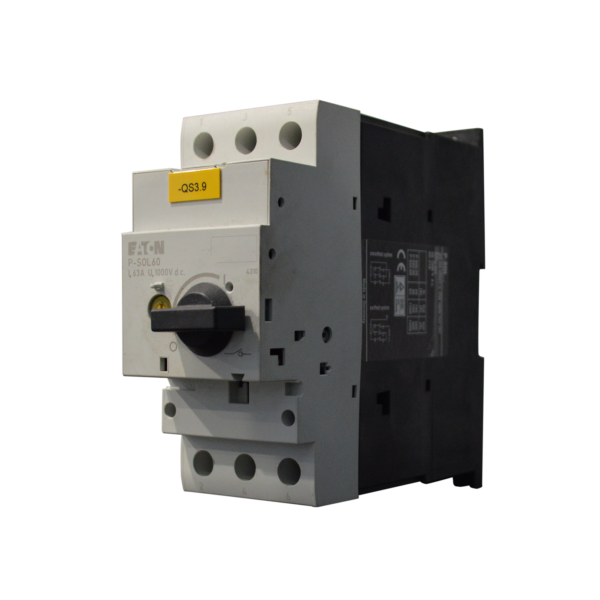

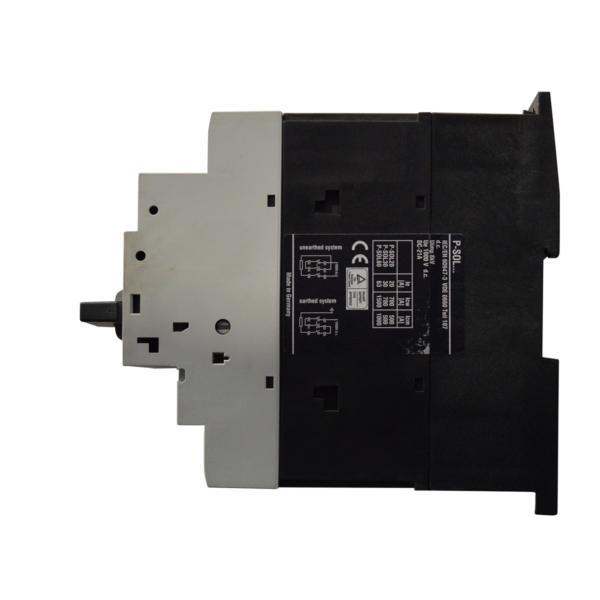

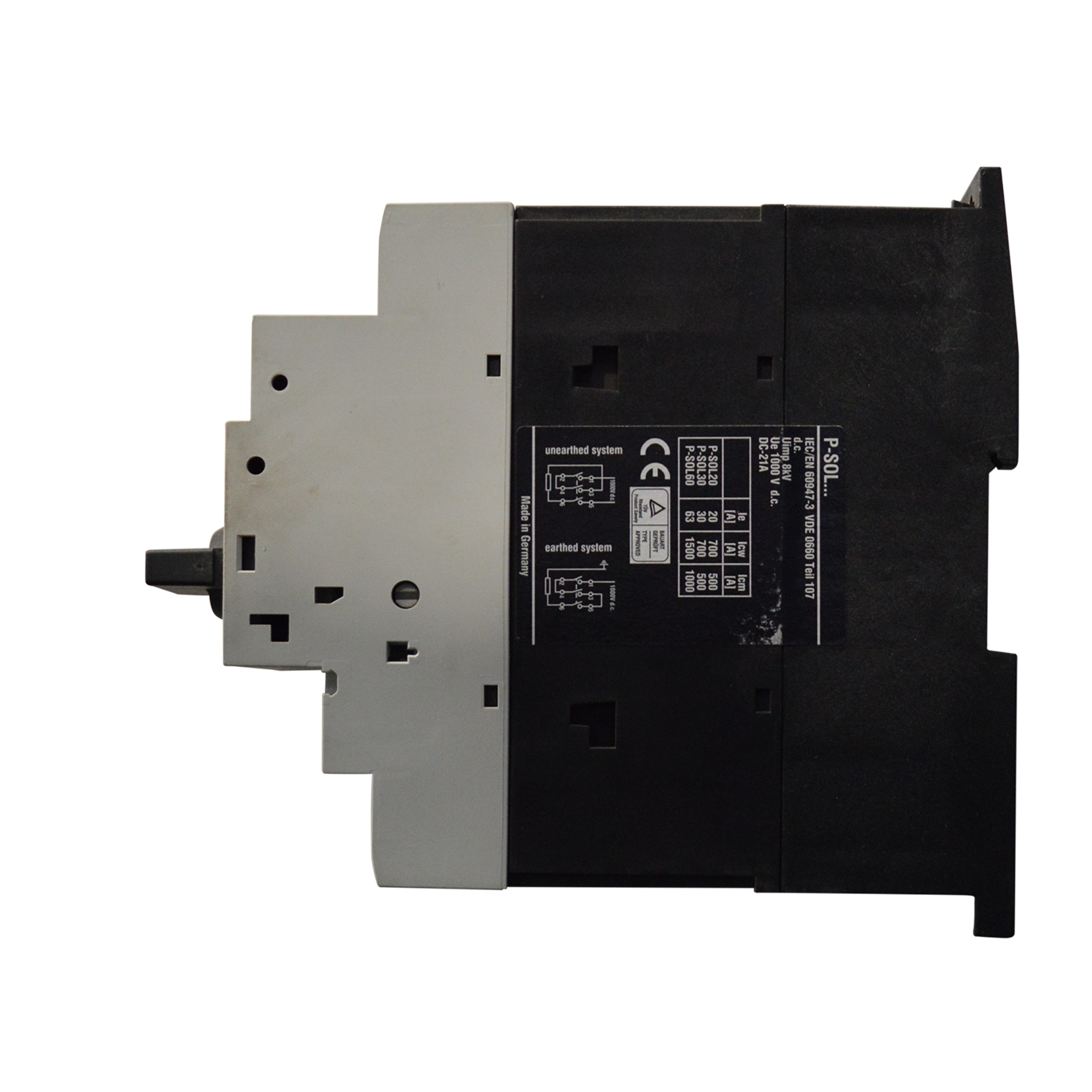

L’Eaton P-SOL60 è un interruttore di manovra-sezionatore in corrente continua (DC) progettato per applicazioni nel settore fotovoltaico e nei sistemi di conversione dell’energia.
Il modello P-SOL60, codice catalogo Eaton 120936, è progettato per il sezionamento lato DC di impianti fotovoltaici e dispone di una corrente operativa nominale di 63 A a una tensione operativa massima di 1000 V DC. Il dispositivo è classificato secondo la categoria di utilizzo DC-21A ed è conforme alla norma IEC/EN 60947-3.
Il sezionatore Eaton P-SOL60 è un dispositivo bipolare e non polarizzato, caratteristica che ne consente l’impiego nei circuiti DC fotovoltaici senza vincolo di polarità. La documentazione Eaton lo identifica come apparecchiatura destinata al sezionamento DC tra campo fotovoltaico e inverter, per consentire l’isolamento del generatore FV durante le operazioni di manutenzione o intervento.

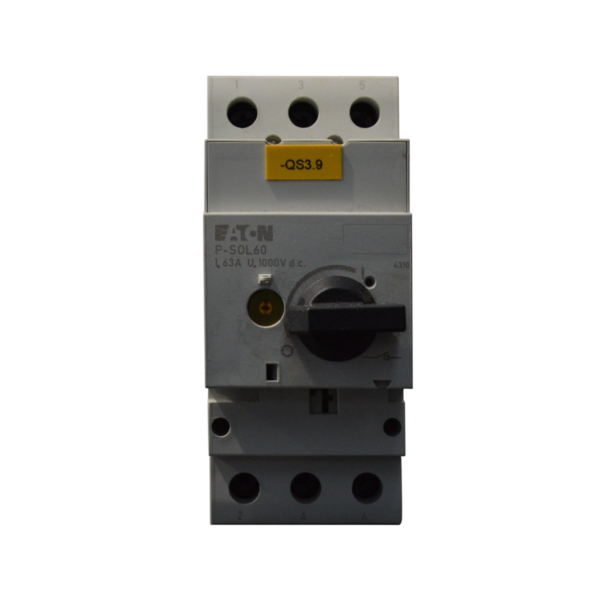

Il dispositivo è predisposto per il montaggio su guida DIN da 35 mm secondo IEC/EN 60715 e dispone di un comando rotativo nero. È inoltre disponibile una funzione di blocco opzionale, utile nelle applicazioni in cui è necessario impedire la riattivazione involontaria del sezionatore durante le attività di manutenzione.
L’Eaton P-SOL60 presenta una tensione nominale di esercizio fino a 1000 V DC, una resistenza interna dichiarata di circa 3 mΩ e una capacità di interruzione/sezionamento adatta alle applicazioni previste dalla relativa categoria d’impiego. Il dispositivo dispone inoltre di caratteristiche di isolamento conformi alla propria destinazione d’uso.
Applicazioni
L’Eaton P-SOL60 è indicato per:
- impianti fotovoltaici;
- sezionamento lato DC degli inverter fotovoltaici;
- quadri e string box fotovoltaici;
- sistemi di distribuzione e conversione dell’energia DC;
- interventi di manutenzione su impianti FV;
- sostituzione di sezionatori DC installati;
- attività di revamping e manutenzione fotovoltaica.
Caratteristiche tecniche principali
- Marca: Eaton
- Serie: Moeller P-SOL
- Modello: P-SOL60
- Codice catalogo: 120936
- EAN: 4015081187669
- Tipologia: Interruttore di manovra-sezionatore DC
- Applicazione: Impianti fotovoltaici
- Corrente nominale: 63 A
- Tensione nominale di esercizio: 1000 V DC
- Categoria di utilizzo: DC-21A
- Numero di poli: 2
- Polarità: Non polarizzato
- Numero di contatti ausiliari: 0
- Montaggio: Guida DIN 35 mm
- Grado di protezione frontale: IP20
- Classe di protezione: II
- Resistenza interna: 3 mΩ
- Potere di chiusura nominale Icm: 0,6 kA fino a 1000 V DC
- Corrente nominale di breve durata Icw: 1,5 kA
- Durata meccanica: 30.000 operazioni
- Durata elettrica: 1.500 operazioni
- Sezione conduttori: fino a 35 mm²
- Temperatura ambiente: -25 °C / +60 °C
- Blocco: opzionale
- Certificazioni: CE
- Norma: IEC/EN 60947-3
- Dimensioni: 55 × 140 × 160 mm
- Peso: circa 0,994 kg
Le caratteristiche sopra riportate fanno riferimento alla documentazione Eaton del modello P-SOL60 / 120936. Prima dell’installazione è comunque consigliato verificare la targhetta identificativa del componente e le condizioni di impiego previste dal progetto elettrico.
