Descrizione

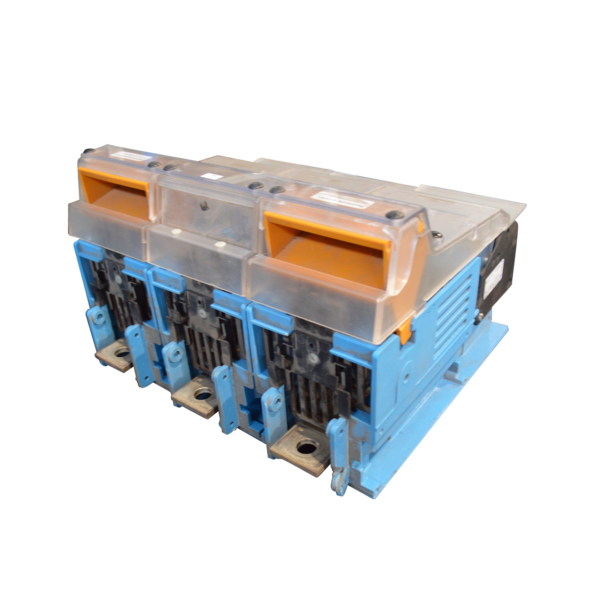

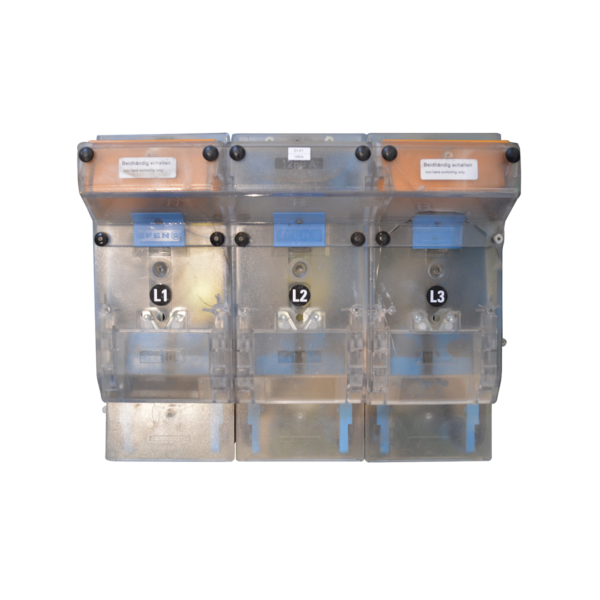

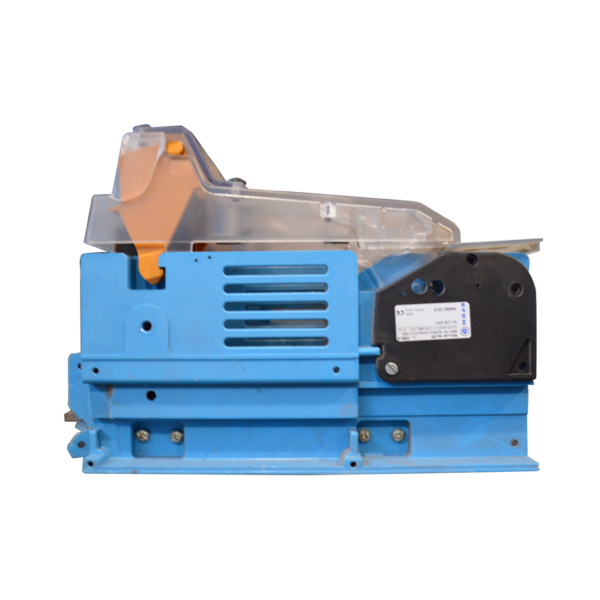

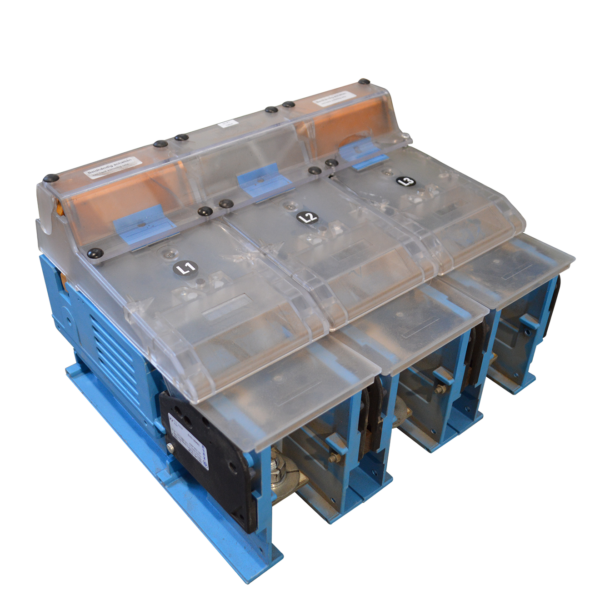

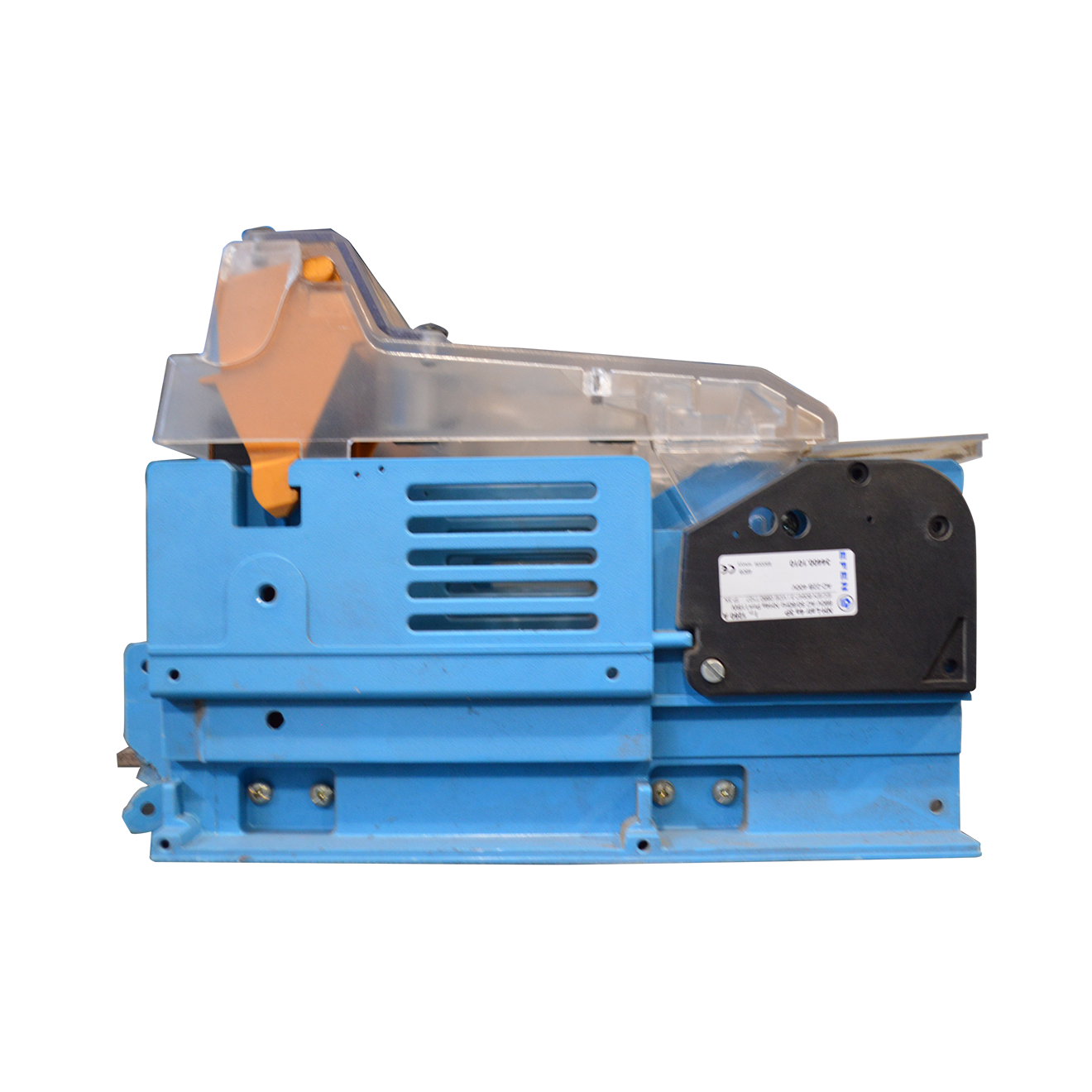

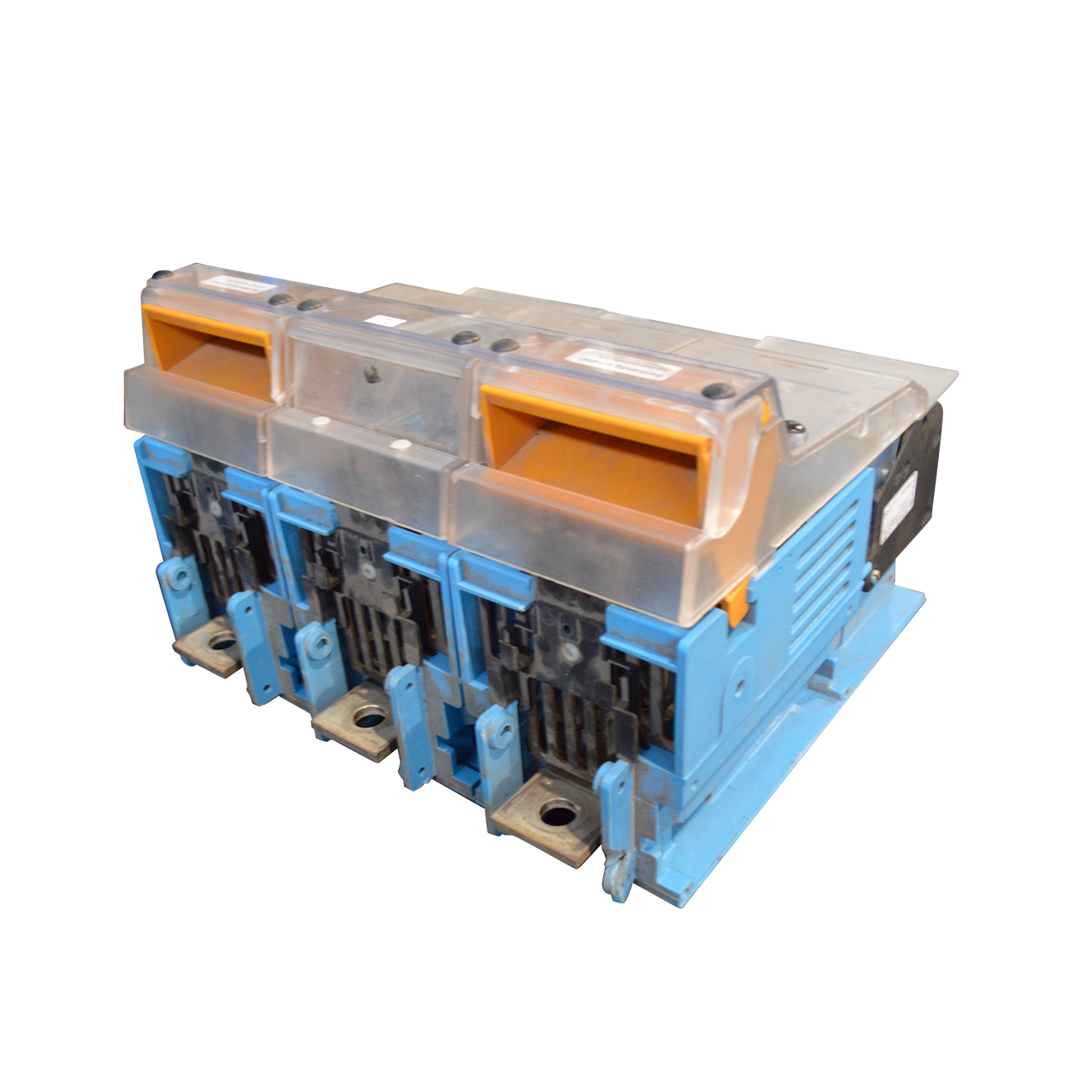

Il EFEN NH-LATR 4A 3P L8L8, codice prodotto 34400-1010, è un sezionatore sottocarico portafusibili NH tripolare progettato per la protezione e la sezionamento di circuiti di distribuzione elettrica in bassa tensione.
Il dispositivo appartiene alla serie EFEN NH-LATR ed è progettato per l’impiego con fusibili NH formato 4a. La versione 3P consente la commutazione simultanea dei tre poli, rendendola adatta ad applicazioni di distribuzione e comando di circuiti trifase.
Il sezionatore presenta una corrente nominale di impiego di 1250 A e una tensione nominale di impiego di 690 V AC. La tensione nominale di isolamento Ui è pari a 800 V, mentre la tensione nominale di tenuta all’impulso Uimp raggiunge 8 kV.
Per quanto riguarda la categoria di utilizzazione, EFEN indica AC-21B a 690 V e AC-22B a 400 V, secondo VDE 0660 T107 / EN/IEC 60947-3. Il dispositivo è quindi destinato alla manovra di circuiti di distribuzione e carichi in applicazioni industriali.

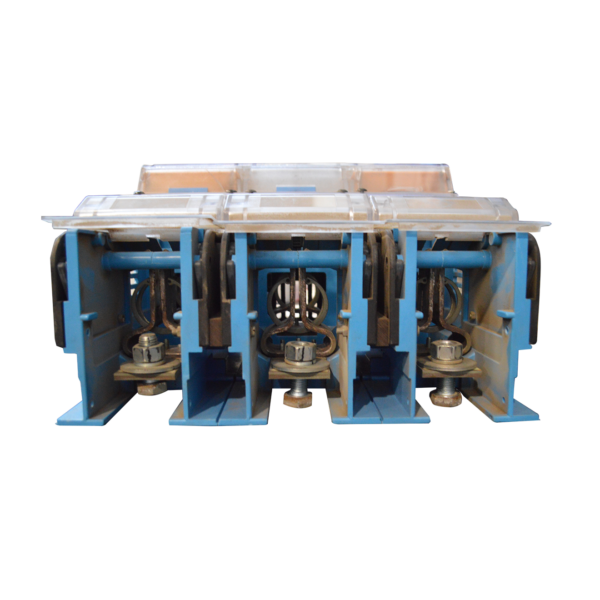

Il collegamento elettrico è realizzato mediante connessioni a vite M16, con possibilità di collegamento nella parte superiore e inferiore. Il dispositivo è previsto per montaggio su piastra (baseplate mounting) e permette una configurazione del lato di uscita selezionabile secondo l’installazione.
Il EFEN NH-LATR 4A 3P L8L8 è indicato per quadri elettrici di bassa tensione, sistemi di distribuzione, cabine elettriche, impianti industriali, infrastrutture elettriche e applicazioni di manutenzione e revamping.
La serie NH-LATR è progettata per consentire una gestione sicura dei fusibili NH all’interno dei sistemi di distribuzione elettrica, combinando la funzione di portafusibile e sezionamento sotto carico.
