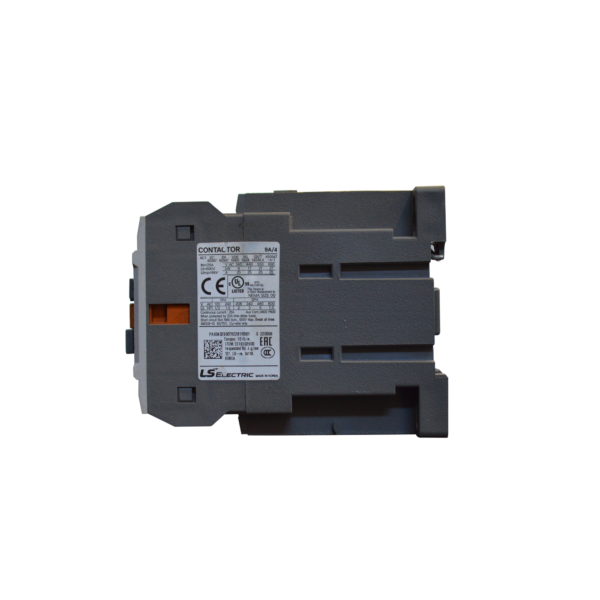

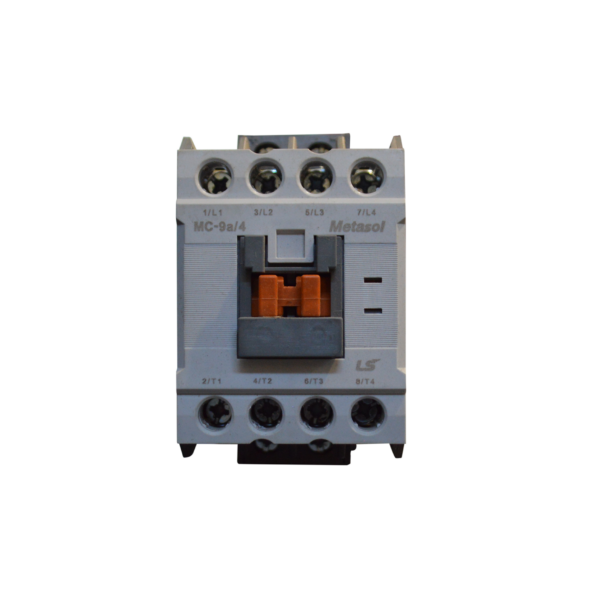

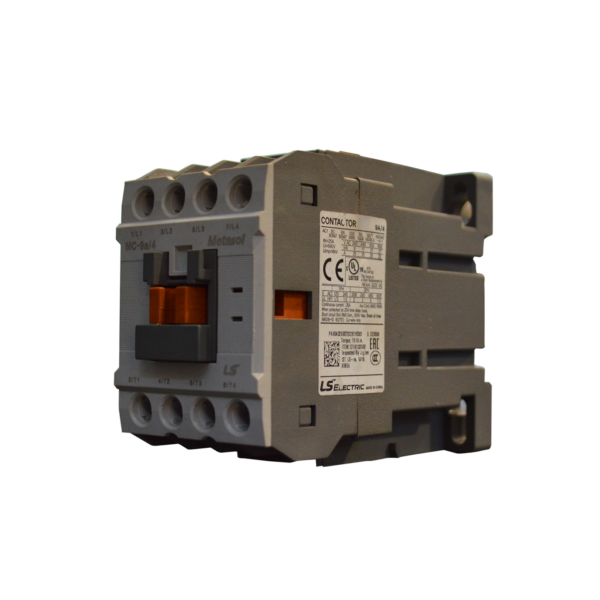

LS METASOL MC-9a/4 – Contattore 4 poli 9 A / 25 A AC-1

LS METASOL MC-9a/4 è un contattore magnetico a 4 poli, con corrente 9 A in AC-3 e 25 A in AC-1, tensione operativa fino a 690 V AC e potenza motore fino a 4 kW a 380/400 V. Compatto e largo 45 mm, è adatto per quadri elettrici, automazione industriale, manutenzione, sostituzione e revamping.

Condizione / Test: , ,

15 disponibili

COD: AA011 Categorie: , Tag: Marchio:

Descrizione

Il LS METASOL MC-9a/4 è un contattore magnetico a 4 poli della serie METASOL MC, progettato per il comando e la gestione di carichi elettrici e motori in applicazioni industriali.

Il contattore dispone di 4 contatti principali e appartiene al formato 18AF. La corrente termica nominale Ith è 25 A, mentre la corrente operativa in categoria AC-3 è 9 A. A 380/400 V, il modello è indicato per motori fino a 4 kW in AC-3.

Il MC-9a/4 supporta una tensione operativa fino a 690 V AC, una tensione di isolamento di 690 V e una tensione di tenuta all’impulso di 6 kV. Il collegamento è realizzato tramite morsetti a vite e il contattore può essere installato su guida DIN oppure mediante fissaggio a vite.

La struttura compatta, con una larghezza di soli 45 mm, rende il componente adatto all’integrazione in quadri elettrici e apparecchiature industriali dove lo spazio disponibile è limitato. Il grado di protezione indicato per la serie è IP20.

Caratteristiche principali

  • Marca: LS Electric
  • Serie: METASOL MC
  • Modello: MC-9a/4
  • Tipologia: Contattore magnetico
  • Numero di poli: 4
  • Contatti principali: 4 NO
  • Frame size: 18AF
  • Corrente AC-3: 9 A
  • Corrente termica Ith / AC-1: 25 A
  • Potenza motore AC-3 a 380/400 V: 4 kW
  • Tensione operativa Ue: fino a 690 V AC
  • Tensione di isolamento Ui: 690 V
  • Tensione di tenuta all’impulso Uimp: 6 kV
  • Frequenza: 50/60 Hz
  • Collegamento: morsetti a vite
  • Montaggio: guida DIN / fissaggio a vite
  • Grado di protezione: IP20
  • Larghezza: 45 mm
  • Altezza: 73,5 mm
  • Profondità: 80,4 mm per la versione con comando AC
  • Peso: circa 0,33 kg per la versione AC.

Applicazioni

Il LS METASOL MC-9a/4 può essere utilizzato per:

  • comando di motori trifase;
  • quadri elettrici industriali;
  • sistemi di automazione;
  • comando di carichi elettrici;
  • apparecchiature industriali;
  • manutenzione e sostituzione di contattori;
  • revamping di quadri e impianti elettrici.

Informazioni aggiuntive

Peso 0,33 kg
Dimensioni 4,5 × 7,35 × 8,04 cm
Marca

LS Electric

Serie

METASOL MC

Modello

MC-9a/4

Tipologia

Contattore magnetico

Numero di poli

4 poli

Contatti principali

4 NO

Frame Size

18AF

Corrente nominale AC-3

9 A

Corrente termica Ith / AC-1

25 A

Potenza motore AC-3 a 380/400 V

4 kW

Tensione operativa Ue

Fino a 690 V AC

Tensione di isolamento Ui

690 V

Tensione di tenuta all'impulso Uimp

6 kV

Frequenza

50/60 Hz

Collegamento

Morsetti a vite

Montaggio

Guida DIN / fissaggio a vite

Grado di protezione

IP20
