Descrizione

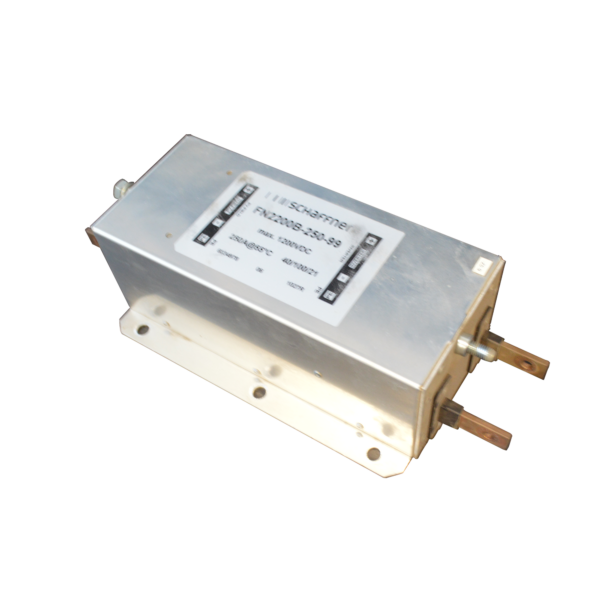

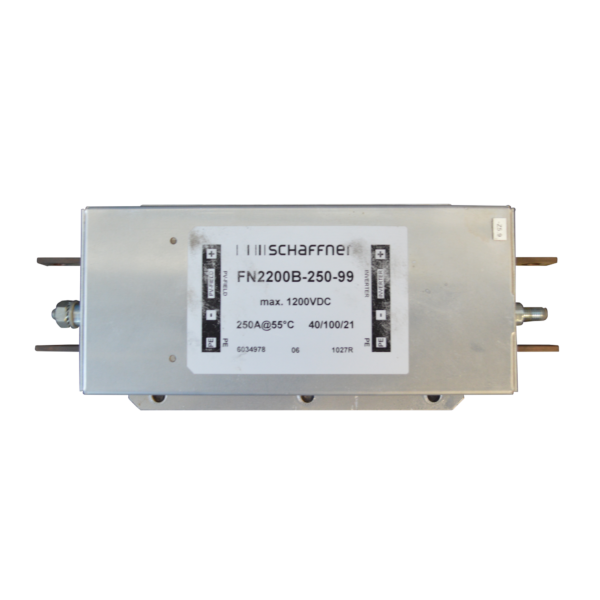

Il Schaffner FN2200B-250-99 è un filtro EMC/EMI DC ad alte prestazioni progettato per applicazioni industriali e, in particolare, per inverter fotovoltaici di elevata potenza. Il componente appartiene alla serie Schaffner FN2200, dedicata alla soppressione delle interferenze elettromagnetiche sulle linee in corrente continua.
Il modello FN2200B-250-99 presenta una corrente nominale di 250 A e una tensione operativa di 1200 VDC. Dispone di collegamenti busbar in ingresso e in uscita ed è progettato per il montaggio su chassis.
La serie FN2200 è specificamente sviluppata per applicazioni con inverter fotovoltaici, contribuendo alla riduzione delle interferenze condotte e al miglioramento della compatibilità elettromagnetica dell’impianto. Per il modello FN2200B-250-99, il produttore indica un’efficienza di filtraggio >99,9% e una perdita di potenza di 10 W.
Caratteristiche principali
- Marca: Schaffner
- Modello: FN2200B-250-99
- Tipologia: filtro EMC/EMI DC
- Applicazione: inverter fotovoltaici e sistemi di conversione di potenza
- Corrente nominale: 250 A
- Tensione operativa: 1200 VDC
- Connessione: busbar ingresso / busbar uscita
- Configurazione: filtro DC a singolo stadio
- Efficienza di filtraggio: >99,9%
- Montaggio: chassis
- Raffreddamento: convezione naturale
- Temperatura di esercizio: -40 °C / +100 °C
- Grado di protezione: IP00
- Peso: circa 5 kg
- Dimensioni: 300 × 180 × 110 mm
- Normative: IEC/EN 60939, UL 1283, CSA 22.2 No. 8 1986.
Il componente è particolarmente indicato per manutenzione, sostituzione e revamping di inverter fotovoltaici e per sistemi industriali nei quali sia necessario il controllo delle interferenze EMC/EMI sulla parte DC.
