Descrizione

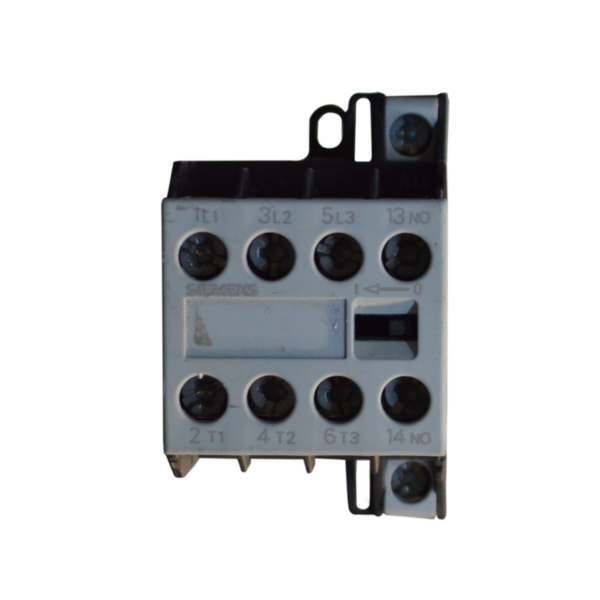

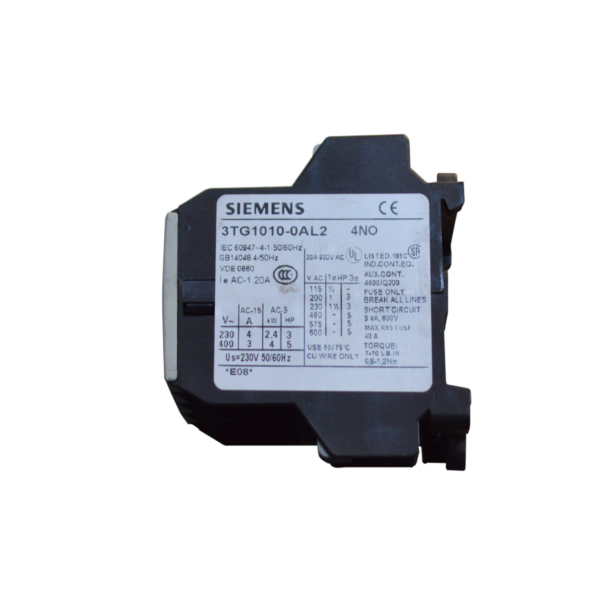

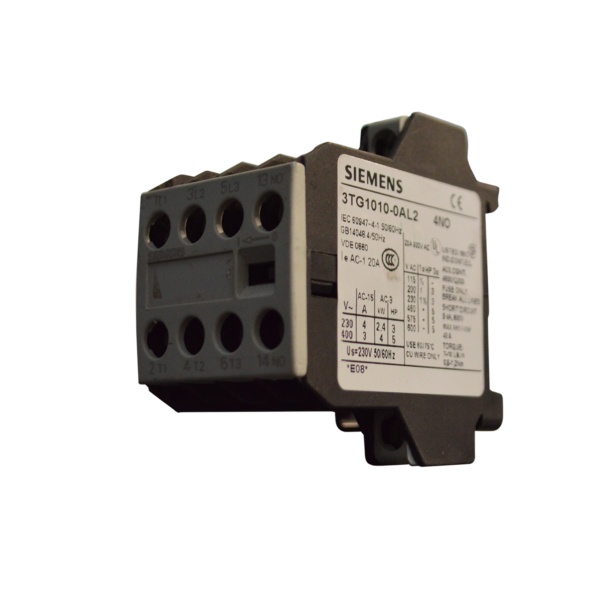

SIEMENS 3TG1010-0AL2 – Contattore 4 NO, 20 A AC-1, 230 V AC
Il SIEMENS 3TG1010-0AL2 è un contattore/relè di potenza della serie 3TG10, progettato per il comando di carichi elettrici e motori in applicazioni industriali.
Il dispositivo dispone di 4 contatti normalmente aperti (4 NO) e presenta una corrente nominale di 20 A in categoria AC-1 a 400 V. In categoria AC-3 a 400 V, la corrente operativa nominale è 8,4 A, con una potenza di esercizio fino a 4 kW.
Il 3TG1010-0AL2 è dotato di bobina a 230 V AC e può funzionare con una frequenza del circuito di comando compresa tra 45 e 450 Hz. Il collegamento elettrico è realizzato mediante morsetti a vite.
Grazie alle dimensioni compatte di 36 × 62 × 60 mm, il contattore è adatto all’integrazione in quadri elettrici, sistemi di automazione e apparecchiature industriali. Può essere installato mediante fissaggio a vite oppure a scatto su guida DIN da 35 mm.
Il componente è particolarmente indicato per attività di manutenzione, sostituzione e revamping di apparecchiature e quadri elettrici industriali.
Caratteristiche principali
- Marca: Siemens
- Serie: 3TG10
- Modello: 3TG1010-0AL2
- Tipologia: Contattore / relè di potenza
- Numero di poli: 4
- Contatti principali: 4 NO
- Corrente nominale AC-1: 20 A a 400 V
- Corrente nominale AC-3: 8,4 A a 400 V
- Potenza AC-3: 4 kW a 400 V
- Tensione bobina: 230 V AC
- Frequenza circuito di comando: 45–450 Hz
- Collegamento: Morsetti a vite
- Montaggio: Guida DIN 35 mm / fissaggio a vite
- Dimensioni: 36 × 62 × 60 mm
- Peso: 0,152 kg
- Temperatura di esercizio: -25 °C / +55 °C
- Grado di protezione frontale: IP00
- EAN: 4011209045040
- Codice Siemens: 3TG1010-0AL2
Applicazioni
Il Siemens 3TG1010-0AL2 può essere utilizzato per:
- comando di motori elettrici;
- quadri elettrici industriali;
- sistemi di automazione;
- comando di carichi elettrici;
- apparecchiature industriali;
- sostituzione di contattori e relè di potenza;
- manutenzione e revamping di impianti e quadri elettrici.
Nota: la corrente di 20 A deve essere interpretata come valore AC-1 a 400 V. Per il comando di motori in AC-3 a 400 V, il valore nominale è 8,4 A.
