Descrizione

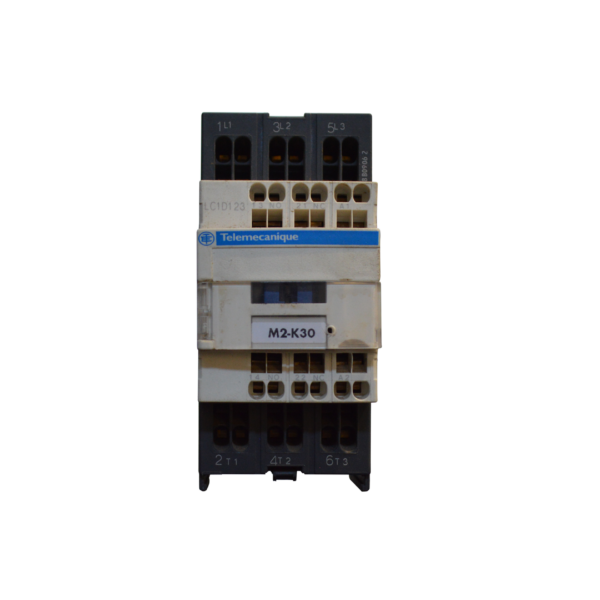

Telemecanique LC1D123 + LAD4VU – Contattore TeSys D 12 A con modulo soppressore 110–250 V AC
Il Telemecanique LC1D123 è un contattore di potenza trifase della serie TeSys D, progettato per il comando di motori e carichi elettrici in applicazioni industriali.
Il contattore dispone di 3 poli principali normalmente aperti (3 NO) e presenta una corrente operativa nominale di 12 A in categoria AC-3 fino a 440 V AC. In categoria AC-1 la corrente nominale è 16 A. Il dispositivo può essere utilizzato per il comando di motori trifase fino a 5,5 kW a 380–440 V AC.
Il prodotto è corredato dal modulo soppressore LAD4VU, un accessorio TeSys D con tecnologia a varistore, progettato per limitare i picchi di tensione generati dalla bobina del contattore. Il LAD4VU è specifico per circuiti di comando 110–250 V AC a 50/60 Hz e limita la tensione transitoria a un massimo di 2 Uc. Il modulo si installa a clip e non modifica le dimensioni complessive del contattore.
La combinazione LC1D123 + LAD4VU è particolarmente indicata per attività di manutenzione, sostituzione e revamping di quadri elettrici e apparecchiature industriali.
Caratteristiche principali
- Marca: Telemecanique / Schneider Electric
- Gamma: TeSys D
- Contattore: LC1D123
- Modulo soppressore: LAD4VU
- Tipologia: Contattore di potenza con modulo soppressore
- Numero di poli: 3
- Contatti principali: 3 NO
- Corrente AC-3: 12 A
- Corrente AC-1: 16 A
- Tensione operativa circuito di potenza: fino a 690 V AC
- Frequenza circuito di potenza: 25–400 Hz
- Potenza motore a 380–400 V: 5,5 kW
- Potenza motore a 415–440 V: 5,5 kW
- Tensione di comando modulo LAD4VU: 110–250 V AC, 50/60 Hz
- Tecnologia soppressore: Varistore
- Tensione di picco massima: 2 Uc
- Montaggio contattore: guida DIN 35 mm / fissaggio a vite
- Montaggio LAD4VU: a clip
- Contatti ausiliari: 1 NO + 1 NC
- Tensione di tenuta all’impulso Uimp: 6 kV
- Norma: IEC 60947
Applicazioni
Il Telemecanique LC1D123 è indicato per:
- comando di motori trifase;
- quadri elettrici industriali;
- sistemi di automazione;
- sistemi di comando e gestione dei carichi;
- apparecchiature industriali;
- manutenzione e sostituzione di contattori;
- revamping di quadri elettrici.
Il LAD4VU protegge la bobina del contattore dalle sovratensioni transitorie generate durante la commutazione, contribuendo a migliorare la protezione del circuito di comando.
