Descrizione

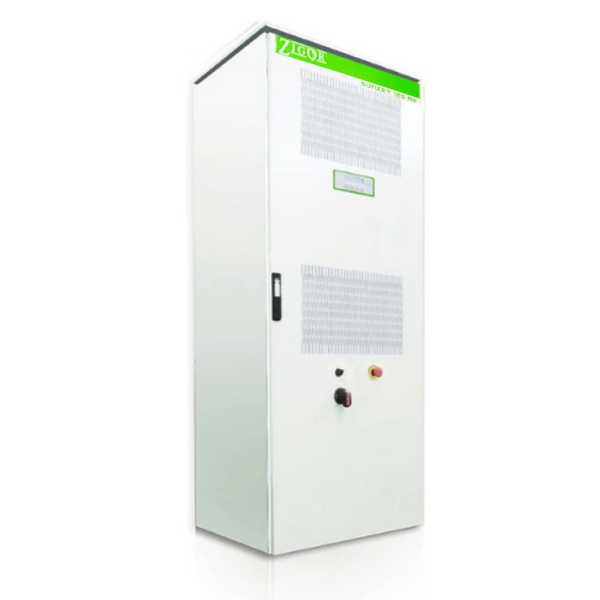

Zigor Sunzet 125 MV – Inverter Fotovoltaico Trifase 125 kW per Impianti in Media Tensione
Il Zigor Sunzet 125 MV è un inverter fotovoltaico trifase da 125 kW, progettato specificamente per applicazioni on-grid e per impianti fotovoltaici collegati alla rete in media tensione. La serie SUNZET MV è stata sviluppata con architettura modulare e con particolare attenzione all’efficienza energetica, al controllo della potenza e alla gestione degli impianti di grandi dimensioni.
Il Sunzet 125 MV dispone di una potenza nominale AC di 125 kW e di una tensione nominale di uscita di 3 × 450 V AC, con frequenza di rete di 50 Hz. La corrente nominale di linea è pari a 162 A, mentre il fattore di potenza è regolabile e può essere impostato nell’intervallo indicato dalla documentazione tecnica.
Sul lato fotovoltaico, l’inverter supporta una tensione di ingresso fino a 880 V DC e dispone di un intervallo di inseguimento MPPT da 300 a 720 V DC. La corrente massima di ingresso è pari a 360 A. Il sistema MPPT raggiunge un rendimento energetico superiore al 99%, mentre l’efficienza massima dell’inverter è indicata fino al 98%.
Il Zigor Sunzet 125 MV integra funzioni per la gestione della potenza reattiva, fattore di potenza selezionabile, protezione anti-isola e sistemi di protezione contro condizioni anomale sul lato DC e AC. La distorsione armonica della corrente è indicata inferiore al 3% alla potenza nominale, in condizioni definite dalla documentazione tecnica.
L’inverter è dotato di display LCD, sistema di autodiagnostica e Web Server integrato con connessione Ethernet, che consente di accedere ai parametri dell’apparecchiatura e alle funzioni di monitoraggio. Per la supervisione centralizzata è inoltre disponibile il sistema SWS 1000 SCADA, indicato come opzione nella documentazione Zigor.
Il Sunzet 125 MV presenta un grado di protezione IP21, raffreddamento mediante ventilazione forzata interna e dimensioni indicative di 2150 × 800 × 600 mm, con un peso di circa 490 kg. Il campo di temperatura ambiente dichiarato è da -10 °C a +50 °C.
Il modello è stato inoltre utilizzato in configurazioni per grandi impianti fotovoltaici, anche in Italia, dove più unità Sunzet 125 MV sono state installate in configurazioni aggregate. La documentazione relativa a precedenti installazioni riporta inoltre la certificazione secondo le prescrizioni ENEL/DK5940 per questo modello.
Applicazioni
Il Zigor Sunzet 125 MV è indicato per:
- impianti fotovoltaici industriali;
- impianti fotovoltaici a terra;
- impianti utility scale;
- sistemi fotovoltaici con connessione alla rete in media tensione;
- configurazioni modulari con più inverter in parallelo;
- sostituzione di inverter installati su impianti esistenti;
- attività di revamping e repowering;
- manutenzione e ricambio di apparecchiature per impianti fotovoltaici.
La possibilità di collegare più unità in parallelo senza limitazione, insieme alle funzioni di monitoraggio e controllo remoto, permette di realizzare configurazioni modulari per impianti di potenza superiore a quella della singola unità.
Caratteristiche tecniche principali
- Marca: Zigor
- Serie: Sunzet MV
- Modello: Sunzet 125 MV
- Tipologia: Inverter fotovoltaico trifase on-grid
- Potenza nominale AC: 125 kW
- Potenza FV consigliata: +5% / +20% rispetto alla potenza nominale
- Potenza DC nominale: ≥ 128 kW
- Tensione nominale AC: 3 × 450 V
- Corrente nominale AC: 162 A
- Frequenza nominale: 50 Hz
- Fattore di potenza: 1, regolabile ±0,8
- Tensione DC massima a vuoto: 880 V
- Range MPPT: 300–720 V DC
- Corrente DC massima: 360 A
- Efficienza massima: 98%
- Efficienza europea: 97,34%
- Efficienza MPPT: >99%
- THD: <3% alla potenza nominale
- Grado di protezione: IP21
- Raffreddamento: Ventilazione forzata interna
- Display: LCD
- Comunicazione: Ethernet / Web Server
- Monitoraggio: Autodiagnostica e monitoraggio remoto
- SCADA: SWS 1000, opzionale
- Temperatura operativa: -10 °C / +50 °C
- Dimensioni: 2150 × 800 × 600 mm
- Peso: circa 490 kg
- Configurazione: Trifase, modulare e parallellabile
- Applicazione: Impianti fotovoltaici industriali e utility scale
- Collegamento: Rete elettrica / media tensione tramite sistema di trasformazione
Le specifiche riportate si riferiscono alla documentazione disponibile per il modello Sunzet 125 MV. Prima dell’installazione o della sostituzione è consigliabile verificare la targhetta identificativa e la configurazione dell’unità specifica, soprattutto per quanto riguarda eventuali accessori, protezioni e sistemi di comunicazione installati.
